항목

설명

새 태그그룹

 태그그룹 하나를 생성하고 프로젝트에 추가합니다.

태그그룹 삭제

 해당 태그그룹을 프로젝트에서 삭제합니다. 태그그룹에 있는

 모든 태그도 함께 삭제됩니다.

 태그그룹 이름변경

 태그그룹의 이름을 변경합니다.

 프로젝트에서 태그명 사용시 [태그그룹.태그명] 형태로 사용됩니다.

 그러므로 태그 그룹 이름이 변경되면 [태그명 일괄변경] 기능을

 사용해서 변경된 태그명을 프로젝트에 적용해서

 업데이트 해주어야 합니다.

다른 이름으로 추가

 현재 선택한 태그그룹을 다른이름으로 저장합니다.

 동일한 사양의 I/O디바이스가 2대 이상일 경우 태그속성은 그대로 두고

 태그그룹 이름만 변경합니다.

 태그그룹 관리도구바

마우스 오른쪽 버튼 클릭시 팝업메뉴

항목

설명

이름

 태그이름을 32문자 이내(영문, 숫자, 한글)로 입력합니다.

 영문, 한글, 숫자사용 가능하나 특수문자는 사용불가 입니다.

 (\ / : * ? " < > | ! @ # $ % ^ & * ( ))

태그 종류

 디지털 : ON / OFF 상태 값

 아날로그 : 연속적인 변화량에 대한 디지털 표시값

 문자열 : 텍스트 위주의 표시값

 경보 : 기준치와 상이한 상황에 대한 이벤트 처리

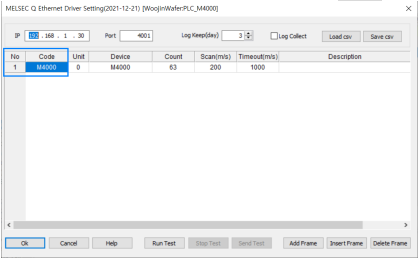

디바이스

 프로젝트에 등록된 I/O 디바이스 이름은 입력합니다.

 디바이스 입력란에 콤보 버튼을 누르면 현재 프로젝트에 등록된 I/O디바이스

 리스트가 표시가 됩니다. [실태그 디바이스 설정방법]참고하세요

어드레스

 설정한 I/O 디바이스의 통신 어드레스. 설정규칙은 [실태그 디바이스 설정방법]

 참고하세요.

가상 태그

 프로젝트의 전역변수로 사용할 경우 가상태그로 설정합니다.

설명

 태그에 대한 직관적인 설명 텍스트를 입력합니다.

 이 부분은 그래프의 펜에 대한 범례표시, 경보상태 화면에서 경보설명 부분으로

 사용되기에 잘 활용하면 편리합니다.

항목

설명

 종료 시 현재 값 저장

 프로젝트 실행한 후 종료를 할 때의 태그 값을 저장합니다.

 프로젝트 재실행 시 저장된 값이 다시 나타납니다.

 상태 유지 값 저장용 태그로 사용합니다.

 데이터베이스 저장 처리

 eRunDB에 저장

 누적연산 처리

 아날로그 태그에 사용하며, 수신된 값을 합산해서 합산해서 적산용 태그로

 사용합니다.

 클라이언트에서 속성 변경 허용

 프로젝트 실행중에 스크립트 함수 _SetTagInfo()를 이용해서 태그 속성을

 변경할 수 있습니다.

 주로 경보기준값 변경 시 사용합니다.

 값 변화 체크 없이 무조건 내보내기

 태그 값의 변화 폭과 관계없이 무조건 I/O서버로 현재 태그 값을 송출합니다.

 기본적으로 I/O서버 통신트래픽을 줄여서 전체 실행성능을 높이기 위해서

 태그 값의 변화가 없는 경우 디바이스 송출을 하지 않도록 합니다.

 그러나 값 변화와 무관하게 무조건 내보내야 하는 경우도 있습니다.

항목

설명

초기 값

 태그의 초기값 (초기: 0)

수집 값 반전

 수신된 값을 반전 시킵니다. (0 <-> 1)

태그처리 동작조건

 디지털 태그는 ON/OFF 이벤트 수신용으로 사용할 경우

 특정 비트가 살았을 때 스크립트 함수를 호출합니다.

 스크립트 함수는 디지털 태그속성 화면 하단부에 입력합니다.

 ■ ON(1) 되었을 때 함수실행

 ■ OFF(0) 되었을 때 함수실행

 ■ 값이 변했을 때 함수실행

데이터베이스 수집

 태그 데이터를 DB로 저장하고자 하는 데이터베이스를 선택합니다.

 이것은 이미 프로젝트에서 등록되어 있는 데이터베이스를 선택합니다.

 '데이터베이스 저장처리'​ 항목이 설정되어야 활성화 됩니다.

동작 조건

 태그처리 동작조건 설명을 참고하세요.

 태그처리 동작조건에서 선택한 값이 들어온 경우 TRUE가 되고,

 그렇지 않을 경우 FALSE가 됩니다.

 함수선택이 가능한 입력형 콤보박스이며 우측끝의 함수선택 버튼을 누르면

 프로젝트에 작성된 함수 리스트 화면이 나오며 선택합니다.

이전, 다음버튼

 이전태그 또는 다음태그로 선택을 변경합니다.

항목

설명

초기 값

 태그의 초기 값 (초기: 0)

단위

 태그 값을 감시화면에 표시할 때 태그값의 단위 표기

 기본 단위목록이 있고, 사용자가 추가 입력가능 합니다.

데이터 형태

 아날로그 태그의 저장크기를 선택합니다.

 INT16 : 정수형 (-32,767 ~ +32,768)

 UINT16 : 부호 없는 정수형 (0 ~ 65,535)

 INT32 : 긴 정수형 (-2³¹ ~ 2³¹-1)

 UINT32 : 부호가 없는 긴 정수형 (0 ~ 2³²-1)

 INT64 : 64비트 긴 정수형 (-2⁶³ ~ 2⁶³-1)

 UINT64 : 부호가 없는 64비트 긴 정수형 (0 ~ 2⁶⁴-1)

 REAL : 8바이트 Double형 (-10³⁰⁸ ~ 10³⁰⁸)

 FLOAT : 4바이트 IEEE754 표준 부동 소수점형 (-10³⁸ ~ 10³⁸)

입력 크기

 데이터 형태를 REAL 또는 FLOAT로 설정한 경우

 PLC로부터 읽어야 하는 데이터의 바이트 길이를 선택합니다.

 이것은 PLC의 통신 설정에 따라야 하기 때문에 상황에 맞게 설정을 해줘야 합니다.

인버스 적용

 입력 값의 상위, 하위 자리 수를 서로 교환해서 계산합니다.

스케일 적용

 입력 값을 나누거나 곱하거나 해서 계산하도록 합니다.

 스케일 적용 옵션을 선택하고 스케일 항목을 선택합니다.

 보통 PLC통신할 때 실수형 데이터를 읽거나 쓸 때 사용합니다.

보정 값

 수신 된 데이터에 더하기 빼기 값을 넣어줍니다.

 보정 값 스케일등이 끝나고 마지막에 계산됩니다.

데드 밴드

 직전 값과의 변화폭을 입력합니다. 입력된 변화폭 만큼의 차이가 없을 경우

 태그 값 저장 할 필요 없습니다.

입력 범위

 통신으로 수신된 아날로그 값을 변환하는 방법을 지정합니다.

 ■ 입력범위 vs 변환범위 비율로 계산

 수신된 최소, 최대값을 ENG(변환)값의 최소, 최대 범위로 환산

 ■ 표현식으로 계산

 수신된 수치값에 비례식 또는 산술식을 적용해서 계산합니다.

 예) $ / 100.0 >> 4;

 -> 현재값을 100으로 나누고 오른쪽으로 4bit 이동한 값

 ※ $ -> 통신으로 수신된 소스 값

출력태그로 사용 시 역환산

 태그 값을 통신으로 내보낼 때 역계산을 합니다. (default : TRUE)

 즉, 변환값 -> 입력값으로 반대로 계산합니다.

입력범위 부호사용

 입력값에 대해서 부호를 사용해야 할 때 선택합니다. (default : TRUE)

데이터베이스 수집

 태그 데이터를 DB로 저장하고자 하는 데이터베이스를 선택합니다.

 이것은 이미 프로젝트에서 등록되어 있는 데이터베이스를 선택합니다.

 '데이터베이스 저장처리'​ 항목이 설정되어야 활성화 됩니다.

이전, 다음버튼

 이전태그 또는 다음태그로 선택을 변경합니다.

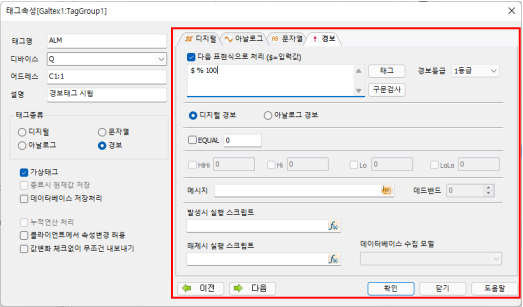

항목

설명

표현식

 태그명 또는 산술 표현식을 입력해서 계산하고 결과값을 기준치와

 비교계산합니다 ※ $ -> 통신으로 수신된 소스값.

경보등급

 본 태그의 경보등급을 분류합니다.

경보종류

 ■ 디지털 경보 : ON / OFF 상태 경보.

 ■ 아날로그 경보 : 아날로그값의 하한, 상한경보

EQUAL

 디지털 경보인 경우 기준치를 입력합니다.

 0으로 해두면 표현식의 결과가 0일 경우 경보발생 처리합니다.

상하한값

 아날로그 경보인 경우 기준치를 입력합니다.

 HiHi : 2차 상한 기준치

 Hi : 1차 상한 기준치

 Lo : 1차 하한 기준치

 LoLo : 2차 하한 기준치

 메시지

 경보발생처리 할 때 저장할 메시지를 입력합니다.

 태그명을 입력하면 태그값이 메시지로 저장됩니다.

 태그명은 @XXX.XXX 와 같이 @문자를 붙이면 태그로 인식합니다.

데드밴드

 직전 값과의 변화폭을 입력해서 입력된 변화폭 만큼의 차이가 날 경우

 경보발생 처리합니다.

발생시 실행 스크립트

 기준치에 의해 경보가 발생하면 호출할 스크립트 함수.

 ※주의사항 : 호출되는 함수에서 처리되는 내용은 태그값 변경등의 간단한 내용의

 실행함수 사용을 권장드립니다.

해제시 실행 스크립트

 해당 태그의 경보해제 시 호출할 스크립트 함수

데이터베이스 수집

 데이터베이스 관리에 등록된 eRunDB이름을 입력합니다.

 콤보버튼을 눌러서 선택할 수 있습니다.

 이전, 다음버튼

 이전태그 또는 다음태그로 선택을 변경합니다.

항목

설명

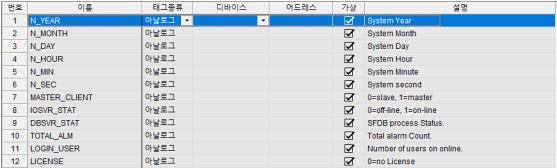

N_YEAR,

N_MONTH,

N_DAY,

N_HOUR,

N_MIN,

N_SEC

 시스템 년도, 월, 일, 시, 분, 초

MASTER_CLIENT

 VIEWER의 구분을 합니다.

 1: MASTER(LOCAL), 0: CLIENT(JOIN)

LOSVR_STAT

 I/O서버 연결상태입니다.

 1: ON-LINE

 0: OFF-LINE

DBSVR_STAT

 현재 버전에서는 사용안함

TOTAL_ALM

 현재 경보개수

LOGIN_USER

 LOCAL 연결포함 및 CLIENT 연결수

LICENSE

 제품 라이선스가 있는지 표시합니다.

 1: OK

 0: NO LICENSE

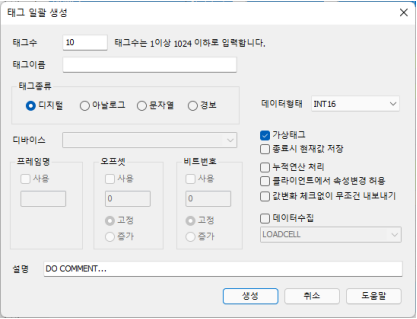

항목

설명

태그 수

 추가하려는 태그 수를 입력합니다.

 디바이스와 어드레스를 계산해서 개수를 맞추면 편리합니다.

태그이름

 태그명을 입력합니다.

 태그명 뒤에 일련번호가 자동으로 추가됩니다.

태그종류

 태그종류를 선택합니다.

디바이스

 I/O 디바이스 이름을 선택합니다.

프레임 명

 실태그인 경우 프레임명을 입력합니다. 사용체크 해주면 오프셋, 비트번호

 입력부분이 활성화 됩니다.

오프셋

 프레임의 오프셋 시작번호를 입력합니다.

 아날로그 태그인 경우는 [증가] 속성을 선택합니다.

데이터 형태

 아날로그 태그인 경우 데이터형을 선택합니다.

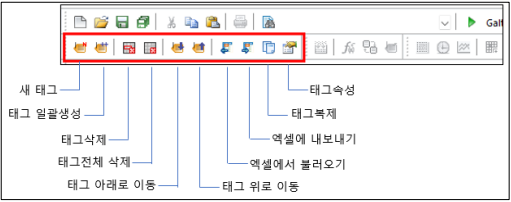

항목

설명

새 태그

 태그 하나를 추가합니다.

태그속성

 태그 속성화면을 띄웁니다. 태그 속성에 대한 설명은 [6.3 태그종류]에

 상세히 기술되어 있습니다.

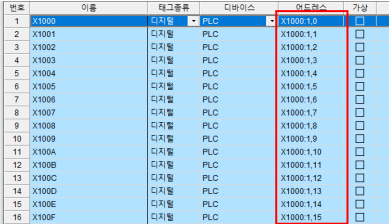

어드레스 자동변경

 다수개의 태그를 선택한 상태에서 제일 첫 태그의 어드레스 오프셋, 비트번호를

 시작으로 자동증가 시킵니다.

 다음과 같이 변경됩니다.

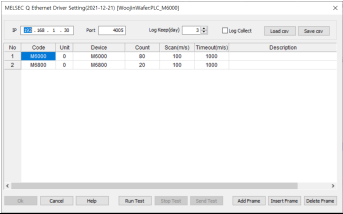

어드레스 설정보기

 선택 태그의 디바이스 설정화면을 표시합니다.

가상태그 설정

 가상태그 설정 또는 해제합니다.

태그 위로 삽입

 현재 선택된 태그의 속성을 복사해서, 선택태그 바로 위로 한개의 태그를

 삽입추가 합니다. 태그의 선택 위치는 변경되지 않습니다.

태그 아래로 삽입

 현재 선택된 태그의 속성을 복사해서, 선택태그 바로 아래로 한개의 태그를

 삽입추가 합니다. 태그의 선택 위치는 변경되지 않습니다.

태그삭제

 1개 이상의 태그를 선택하고 삭제합니다.

 문자열로 태그 찾기

 현재 태그그룹 화면에서 특정태그를 찾을 때 사용합니다.

 태그위치로 이동합니다.

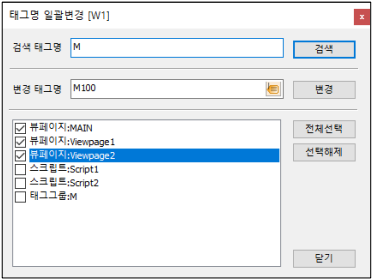

항목

설명

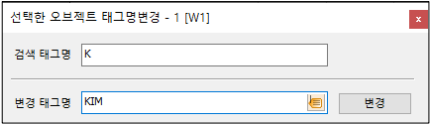

검색 태그명

 변경하고자 하는 태그명을 입력합니다. 검색 태그명 규칙은 입력한 태그명

 일부 또는 전체를 변경 태그명으로 바꿉니다.

검색버튼

 검색 태그명을 포함하고 있는 리스트를 모두 보여줍니다.

변경태그명

 검색 태그명을 변경하려고 하는 이름을 입력합니다.

변경버튼

 검색 태그명을 변경 태그명으로 모두 바꿉니다.

리스트 선택창

 체크된 리스트에서만 태그이름을 변경합니다.

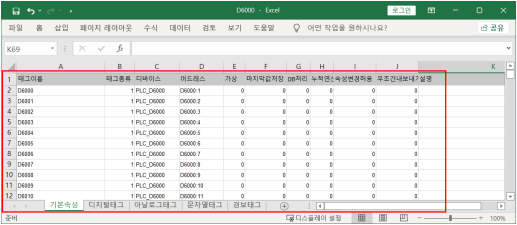

셀번호

시트구분

기본속성

디지털태그

아날로그태그

문자열태그

경보태그

A

태그이름

태그이름

태그이름

태그이름

태그이름

B

태그종류

0 = 디지털

1 = 아날로그

2 = 문자열

3 = 경보

초기값

초기값

초기문자열

표현식 사용

0 = OFF

1 = ON

C

디바이스

수집값 반전

0 = OFF일때

1 = ON일때

2 = 값이 변한 경우

데이터 형태

0 = INT16

1 = UINT16

2 = INT32

3 = UINT32

4 = INT64

5 = UINT64

6 = REAL

7 = FLOAT

길이

표현식 문자열

D

어드레스

처리조건

0 = OFF

1 = ON

2 = 값이 변한 경우

입력크기

 0 = 1바이트

1 = 2바이트

2 = 4바이트

3 = 8바이트

데이터 베이스 이름

경보형태

0 = 디지털

1 = 아날로그

E

가상태그

0 = OFF

1 = ON

데이터 베이스 이름

보정 값

표현식 사용

0 = OFF

1 = ON

 EQUAL 사용

0 = OFF

1 = ON

F

 마지막값 저장

0 = OFF

1 = ON

동작조건 TRUE 시

스크립트 실행

인버스

0 = OFF

1 = ON

표현식 문자열

디지털 경보인 경우

기준값

G

DB처리

0 = OFF

1 = ON

동작조건 FALSE 시

스크립트 실행

스케일 사용

0 = OFF

1 = ON

문자열 테이블

인덱스 번호

HiHi 사용

0 = OFF

1 = ON

H

누적연산

0 = OFF

1 = ON

스케일

0 = /1

1 = /10

2 = /100

3 = /1000

4 = /10000

5 = /100000

6 = /1000000

7 = /0.1

8 = /0.01

9 = /0.001

10 = /0.0001

11 = /0.00001

12 = /0.000001

문자열 0

HiHi 기준값

I

 속성변경허용

0 = OFF

1 = ON

데드밴드값

문자열1

Hi 사용

0 = OFF

1 = ON

J

 무조건 내보내기

0 = OFF

1 = ON

입력최소값

문자열2

Hi 기준값

K

 태그 설명

입력최대값

문자열3

Lo 사용

0 = OFF

1 = ON

L

변환최소값

문자열4

 Lo 기준값

M

변환최대값

문자열5

LoLo 사용

0 = OFF

1 = ON

N

역환산

0 = OFF

1 = ON

문자열6

LoLo 기준값

O

부호사용

0 = OFF

1 = ON

문자열7

경보등급

0 = 1등급

1 = 2등급

2 = 3등급

3 = 4등급

4 = 5등급

P

표현식 사용

0 = OFF

1 = ON

문자열8

데드밴드

Q

표현식 문자열

문자열9

경보문자열

R

데이터 베이스 이름

문자열10

경보발생 시

스크립트 함수호출

S

문자열11

해제 시

스크립트 함수호출

T

문자열12

데이터 베이스 이름

U

문자열13

V

문자열14

W

문자열15
